Опис продукції
Технічні характеристики продукту
| Стандарти | JIS G3447 |
| Марки сталі | SUS304, SUS304L, SUS316, SUS316L |
| Еквівалентні стандарти | ASTM A269, ASTM A632, EN 10217-7 |
| Зовнішній діаметр (OD) | 0,5 мм – 20 мм |
| Товщина стінки (WT) | 0,08 мм – 2 мм |
| Довжина | 1-6 м, до 12 м (налаштовується) |
| Обробка поверхні | Яскравий відпалений |
| Виробничий процес | TIG/лазерне зварювання |
| Хвороба | Яскравий відпалений, м'який відпалений |
Матеріали з нержавіючої сталі-такі як SUS304 і SUS316L-демонструють ефективність, що значно перевершує ефективність труб з міді або вуглецевої сталі у вологому, слабокислому середовищі,-що містить хлор. Наша нержавіюча капілярна трубка виготовляється за допомогою комбінації багатовалкової холодної прокатки та точного зварювання, що забезпечує точність розмірів до 0,2%.
Весь виробничий процес дотримується суворих протоколів чистоти; поверхня трубок вільна від масляних плям, домішок і оксидних шарів, тоді як їхні внутрішні стінки залишаються вільними від залишків-, що відповідає суворим стандартам чистоти, які вимагаються в промисловості приладобудування.
Індивідуальні послуги
- TORICH пропонує послуги з точного різання відповідно до специфікацій замовника, включаючи обробку торців, як-от зняття внутрішніх і зовнішніх фасок, загострення, заокруглення, штампування та розвальцювання.
- Ми надаємо послуги з точного згинання труб-зокрема U-форми, S-форми та котушки-виконані суворо відповідно до технічних креслень; ми також виконуємо операції довбання, штампування та плющення.
- Варіанти обробки поверхні включають яскравий відпал (BA), механічне полірування (MP) і електрополірування (EP); для сигнальних труб контрольно-вимірювальних приладів за запитом доступні додаткове розмагнічування або низька-проникність.
- Продукти можуть постачатися в різних температурах: -м’яка, середня{1}}жорстка або тверда-, щоб задовольнити різноманітні вимоги до вигину або застосування під високим-тиском.
виробничий процес
Хімічний склад
| елемент | C (%) | Si (%) | Mn (%) | P (%) | S (%) | Cr (%) | Ni (%) | Mo (%) | Ti (%) |
|---|---|---|---|---|---|---|---|---|---|
| SUS304 | Менше або дорівнює 0,08 | Менше або дорівнює 1,00 | Менше або дорівнює 2,00 | Менше або дорівнює 0,045 | Менше або дорівнює 0,030 | 18.0–20.0 | 8.0–10.5 | - | - |
| SUS304L | Менше або дорівнює 0,03 | Менше або дорівнює 1,00 | Менше або дорівнює 2,00 | Менше або дорівнює 2,00 | Менше або дорівнює 0,045 | 18.0–20.0 | 8.0–12.0 | - | - |
| SUS316 | Менше або дорівнює 0,08 | Менше або дорівнює 1,00 | Менше або дорівнює 2,00 | Менше або дорівнює 0,045 | Менше або дорівнює 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 | - |
| SUS316L | Менше або дорівнює 0,03 | Менше або дорівнює 1,00 | Менше або дорівнює 2,00 | Менше або дорівнює 0,045 | Менше або дорівнює 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 | - |
Механічні властивості
| Власність | Міцність на розрив (МПа) | Межа текучості (МПа) | Подовження (%) | Твердість |
|---|---|---|---|---|
| SUS304 | Більше або дорівнює 520 | Більше або дорівнює 205 | Більше або дорівнює 35 | Менше або дорівнює 90 HRB |
| SUS304L | Більше або дорівнює 480 | Більше або дорівнює 175 | Більше або дорівнює 35 | Менше або дорівнює 90 HRB |
| SUS316 | Більше або дорівнює 520 | Більше або дорівнює 205 | Більше або дорівнює 35 | Менше або дорівнює 95 HRB |
| SUS316L | Більше або дорівнює 480 | Більше або дорівнює 175 | Більше або дорівнює 35 | Менше або дорівнює 95 HRB |
Можливі альтернативні оцінки
- Для високотемпературних датчиків, які безперервно працюють при температурах понад 500 градусів, підходящим вибором є SUS321.
- Для морського приладобудування, агресивних хімічних середовищ або систем високого -тиску, що вимагають виняткової міцності та стійкості до корозії під напругою, рекомендується Duplex 2205.
- 254SMO забезпечує надзвичайно високу стійкість до корозії, що робить його ідеальним для опріснення морської води, хімічної обробки та систем над-високого-тиску.
області застосування
Прецизійна зварна нержавіюча капілярна трубка JIS G3447 в основному використовується в датчиках і контрольно-вимірювальних приладах для таких конкретних застосувань:
- Системи датчиків і передавачів тиску: імпульсні-лінії вимірювання тиску, лінії вимірювання різниці тиску тощо.
- Системи вимірювання температури: захисні трубки термопар, лінії контролю температури печі тощо.
- Системи вимірювання та контролю потоку: датчики витратомірів, труби для відбору проб газу та рідини тощо.
- Системи аналізу газу та відбору проб: вхідні трубки газоаналізатора, лабораторні зонди відбору проб газу тощо.

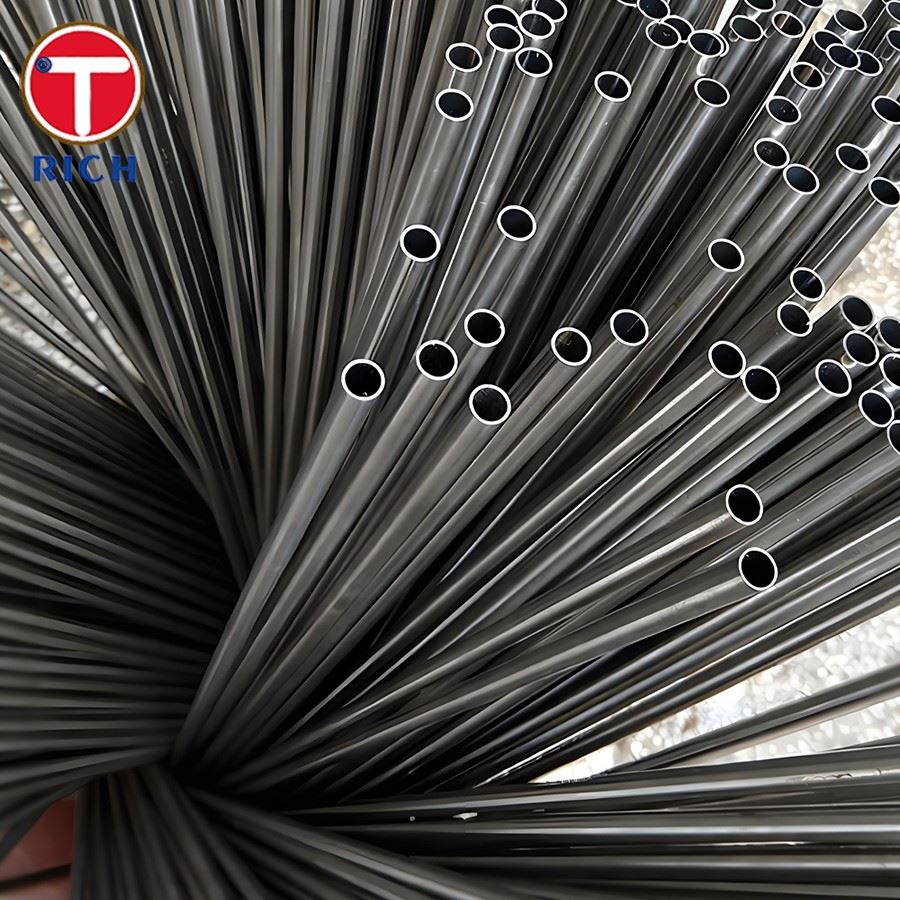

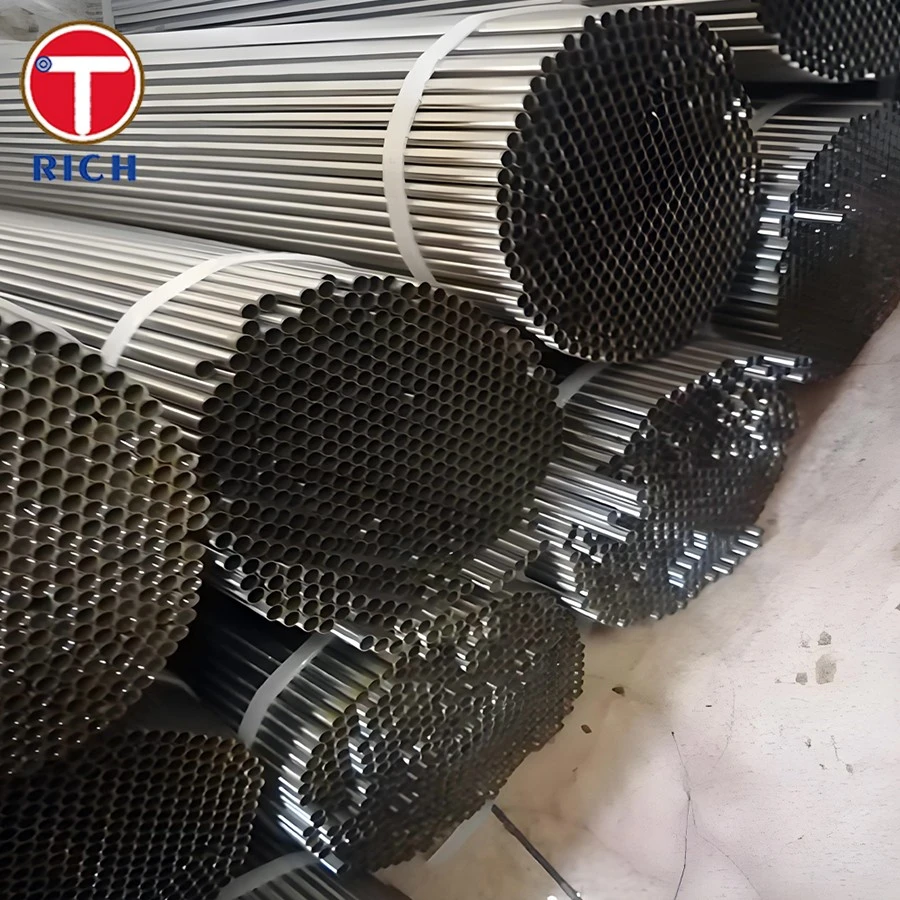

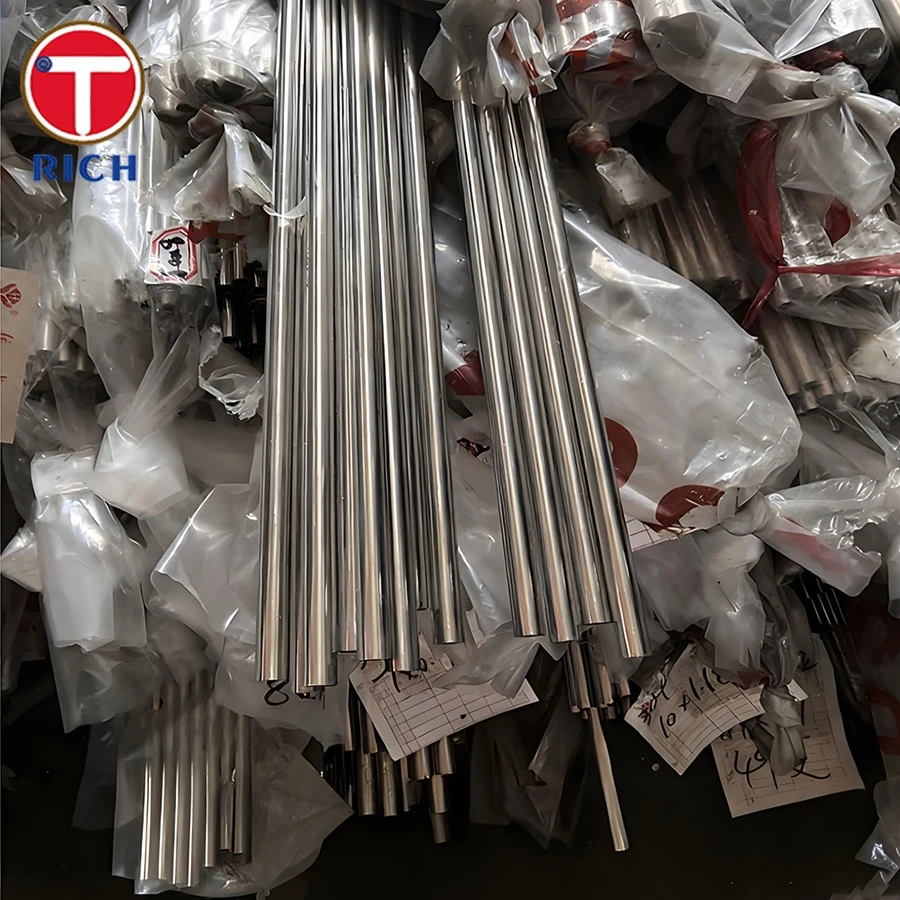

Показ продуктів
Тестове обладнання
Заводське обладнання
Обладнання для соління
Пакет продуктів
FAQ
З: Чи можуть допуски на розміри відповідати вимогам до-високоточних датчиків?
A: Так. Наші стандартні допуски для трубки становлять від ±0,01 мм до ±0,03 мм для зовнішнього діаметра та від ±0,005 мм до ±0,02 мм для товщини стінки. Шорсткість внутрішньої поверхні Ra менше або дорівнює 0,4 мкм. Ми також можемо налаштувати ще жорсткіші допуски-аж до мінімуму ±0,005 мм-на основі конкретних вимог клієнта.
Питання: чи можна виконати вторинну обробку, наприклад згинання або різання?
A: Так. Після обробки відпалом трубка демонструє чудову обробку, що дозволяє виконувати різні вторинні операції обробки, такі як згинання, різання, тиснення та зняття фаски. Радіус вигину можна налаштувати відповідно до зовнішнього діаметра.
З: Як забезпечити чистоту капілярної трубки?
Відповідь: перед транспортуванням трубки піддаються або яскравому відпалу (BA), або ретельному знежиренню, травленню та обробці очищення, щоб гарантувати, що внутрішня та зовнішня поверхні вільні від залишків масла та твердих частинок.
